Ultra-Performance-Flash-Aufreinigung: puriFlash® 5.020

Ultra-Performance-Flash-Aufreinigung: puriFlash® 5.020

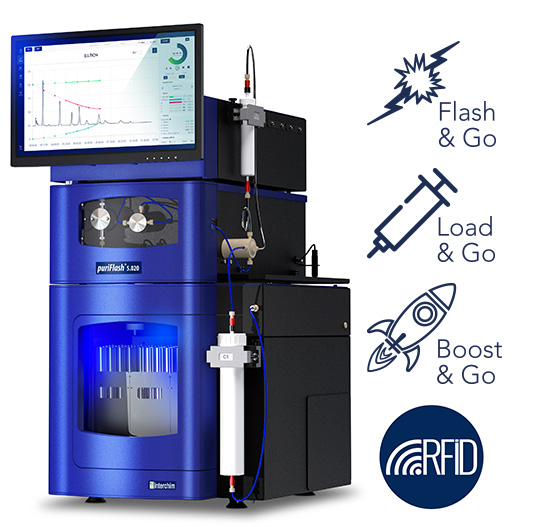

Ultra Performance Flash Purification puriFlash 5.020

Nichtvertragliches Bild.
System ohne Pumpentür und Einspritzventil geliefert.

puriFlash® 5.020

optimiert für die Ultra-Performance-Flash-Aufreinigung

Routine Flash purification puriFlash XS 520 Plus interchim

max. Flussrate
300 mL/min

Routine Flash purification puriFlash XS 520 Plus interchim

max. Druck
20 bar

  • kleine organische Moleküle 98% 98%
  • Nachweis von Verunreinigungen 75% 75%
  • Naturstoffe 85% 85%
  • Peptide und Oligonukleotide 60% 60%
  • Proteine und Biopharmazeutika 25% 25%
  • Isolation von Metaboliten 25% 25%
  • Spurenanreicherungen 98% 98%

Systemkomponenten

  • – Kontrolleinheit
    – Pumpe
    – UV-Detektor
    – Fraktionssammler
    – Lösungsmittelwanne mit Ablauf
    – integrierter Säulenhalter (im Pack 4-Wege-Elektroventil enthalten)

  • – integrierter Halter für Dry-Load-Kartuschen

Pumpe

  • – Flussratenbereich: 1 mL/min bis 300 mL/min
  • – maximale Flussrate: 300 mL/min
    – optimale Flussrate: für Säulen bis F0800
    – Flussratengenauigkeit: +/- 2% (für 20 bis 200 mL/min und 5 bis 16 bar)
    – Flussratenreproduzierbarkeit: < 0,25
    – Flussratenlinearität: 0,98 < Linearität < 1
    – Druckbereich: 0 bis 20 bar
    – maximaler Druck: 20 bar
    – quarternäres Gradientenventil
    – Gradientengenauigkeit: < 3,5%
    – Luftspülung



Injektion

    • – Probenaufgabe: flüssige Probe oder Dry Load
    • – „Load & Go“-Technologie (enthalten im Paket „Ultra“): mit 4-Wege-Ventil für automatisierte Dry-Load-Zufuhr (im Pack 4-Wege-Elektroventil enthalten)

    • – RFID-Technologie: automatisierte Erkennung von Dry-Load-Kartuschen (im Pack 4-Wege-Elektroventil enthalten)

Detektion

    • – UV-Detektor: 200-400 nm
    • – UV/VIS-Detektor: 200-800 nm (enthalten im Paket „UVextended“)
    • – Photodioden-Array-Detektor (DAD)
    • – gleichzeitige Erfassung mehrerer Wellenlängen & Scanmodus über einen Wellenlängenbereich von 200 nm (bzw. 600 nm im Paket „UVextended“)
    • – online-Spektrum und Reinheitsanalyse während des Laufs
    • – Flusszelle mit optischer Weglänge von 0,3 mm und einem Volumen von 40µL
    • – integrierter ELSD (enthalten im Paket „iELSD“)

Säulen und Säulenhalter

    • – Aufreinigungen in der Normalphase (NP): Säulen mit Partikelgrößen von 15 µm, 25 μm, 30 μm, 40 μm, 50 μm
    • – Aufreinigungen in der Umkehrphase (RP): Säulen mit Partikelgrößen von 15 µm, 30 μm, 50 μm
    • – für alle Flash-Säulen bis Format F0800 (mit optional integrierbaren F0800-Säulenhalter) und für alle Dry-Load-Kartuschen bis Format F0330 (im Pack 4-Wege-Elektroventil enthalten)

    • – integrierter Säulenhalter (im Pack 4-Wege-Elektroventil enthalten)

    • – RFID-Technologie zur automatischen Erkennung der Säulen

Fraktionssammler

  • Kapazität:
    3 Racks Gen 5
    132 Reagenzgläser (18 x 150 mm)
  • .
  • Technologie:
    automatische Reinigung der Nadel (zur Vermeidung von Kreuzkontaminationen)
    RFID: automatische Erkennung der Racks im Fraktionssammler

Fraktionssammler-Gestelle

  • Lieferung inklusive 3 gleicher Racks Ihrer Wahl:

    ● Racks für Reagenzgläser:
    13 x 73 mm | 13 x 100 mm |
    16 x 150 mm | 18 x 150 mm |
    18 x 180 mm | 21 x 150 mm |
    25 x 150 mm | 28 x 150 mm |
    29,5 x 200 mm

    ● Racks für 250 mL Schottglas-Flaschen

     zusätzlich verfügbare Racks:

    ● Racks für Trichter (optional)

  • .
  • mit Positionsnummern für Reagenzgläser (erleichterte Identifizierung der gesammelten Fraktionen)

Software & Interface

  • – Bedienung über Software InterSoft®X
    – künstliche Intelligenz Genius™
    – „Flash & Go“-Technologie (kompatibel mit der App „TLC to Flash & Prep Chromatography“)
    – „Boost & Go“-Technologie
    – Windows 10
    – fernsteuerbar
    – 15″-Touchscreen
    – 8 USB-Ports
    – 2 RJ45-Anschlüsse
    – Bluetooth/WIFI-Dongle

Systemoptimierung

  • – Kapillaren mit 1,6 mm ID (nach der Pumpe)
    – Flusszelle mit optischer Weglänge von 0,3 mm und einem Volumen von 40µL

Sicherheit

  • – unterschiedliche Beleuchtung je nach Systemstatus
  • – Füllstandskontrolle für Lösungsmittel und Abfall
    – Sicherheitswanne mit Ablauf für Lösungsmittelbehälter
    – Auffangwanne mit Leckagedetektoren in der Pumpe, im UV-Detektor, Fraktionssammler, iELSD (im Pack-iELSD enthalten) & Injektionsventil mit Dry-Load-Halterung (im Pack 4-Wege Elektroventil enthalten)
    – Absaugvorrichtung („Fume Enclosure“) für die Nutzung des Systems außerhalb des Abzugs

Materialien mit Lösungsmittelkontakt

  • – ETFE
    – PTFE
    – Edelstahl 316 L
    – Hastelloy
    – PEEK
    – Kalrez
    – Saphir
    – Rubin
    – Kel-F
    – Zirkonium
    – PPS
    – Nitronic 60
    – Borosilikat-Glass

Zubehörbox

  • – Schläuche mit Verschraubungen:
    Tygon-Schlauch für Ablauf der Lösungsmittelwanne
    Schläuche für Füllstandkontrolle (x5)
    Ansaugschläuche (x4)
  • ●  ETFE-Schlauch 1/8″ Pumpe zu Säule C1 Einlass
    ETFE-Schlauch: 1/8″, Injektionsventil-Port 1 zu Dry-Load-Ausgang (im Pack 4-Wege-Elektroventil enthalten)
    ETFE-Schlauch: 1/8″, Injektionsventil-Port 4 zu Dry-Load-Eingang (im Pack 4-Wege-Elektroventil enthalten)
    ETFE-Schlauch: 1/8″, Injektionsventil-Port 2 zu Säule-C1-Eingang (im Pack 4-Wege-Elektroventil enthalten)
    ETFE-Schlauch: 1/8″, Fraktionssammler-Ausgang zu Abfall
    ETFE-Schlauch: 1/8″, für Ablauf vom Fraktionssammler
  • .
  • – Zubehör ELSD (nur enthalten im Paket „iELSD“)
    Schlauchadapter 6 mm zu 4 mm
    weißer NYLON-Gasschlauch Länge 3 m
    Inline-Filter 20 µm
    ETFE-Schlauch: Inline-Filter zu Detektor
    ETFE-Schlauch: Ausgang Säule C1 zu Inline-Filter
  • .
  • – Kabel:
    RFID-Kabel (x4)
    USB/USB-Kabel: Kontrolleinheit zum Fraktionssammler
    Stromkabel: Bildschirm zum Fraktionssammler
    HDMI-Kabel: Bildschirm zu Kontrolleinheit
    USB/MINI-USB-Kabel: Bildschirm zu Kontrolleinheit
    LED-Kabel: Kontrolleinheit zum Fraktionssammler
    Kommunikationskabel: Sub-D9, Male/Female, (1m),  Kontrolleinheit zum Fraktionssammler
    Kommunikationskabel: Sub-D9, Male/Female, (0.5m), Kontrolleinheit zur Pumpe
    Kommunikationskabel: Sub-D9, Female/Female, (1m), Kontrolleinheit zum UV-Detektor
    Kommunikationskabel: Sub-D9, Female/Female, (1m), Kontrolleinheit zum iELSD (nur enthalten im Paket „iELSD“)
    Stromkabel: Pumpe zum Fraktionssammler + Kontrolleinheit zum Fraktionssammler (x2)
    Hauptstromkabel (Modell abhängig vom Liefergebiet)
  • .
  • – Lösungsmittelwanne
  • – Clips P
  • – Schrauben M4x8
  • – Federring M4 (x3)
  • – digitaler Eingabestift mit Clip
  • – Test für UV-Zelle
  • – Kabelbinder (x2)
  • – Schrauben M4x10 (x2)
  • – UV-Klappe
  • – ELSD-Klappe
  • – Racks (x3)
  • – Compliance report

Kommunikation

  • – Kommunikationskabel: Sub-D9, Male/Female, (1m), Kontrolleinheit zum Fraktionssammler
  • – Kommunikationskabel: Sub-D9, Male/Female, (0.5m), Kontrolleinheit zur Pumpe
  • – Kommunikationskabel: Sub-D9, Female/Female, (1m), Kontrolleinheit zum UV-Detektor
  • – Kommunikationskabel: Sub-D9, Female/Female, (1m), Kontrolleinheit zum iELSD (nur enthalten im Paket „iELSD“)

Netzspannung

  • 110 V oder 220 V

Dimensionen & Gewicht

Ultra Performance Flash Purification puriFlash 5.020
  • Gewicht: 49 kg
